Nouveau séparateur d'air haute efficacité : CALEFFI HED® pour des circuits performants
L'air emprisonné dans les circuits hydrauliques est un véritable ennemi invisible : il provoque bruits, corrosion, perte de performance et même des pannes coûteuses.
Pour répondre à ce défi, Caleffi innove avec le CALEFFI HED®, un séparateur d'air haute efficacité capable d'éliminer jusqu'à 99 % de l'air dès le premier passage. Découvrez pourquoi cet équipement devient indispensable dans vos installations de pompe à chaleur, de chaudière et de systèmes hydrauliques modernes.
Pourquoi éliminer l'air dans les circuits hydrauliques ?
L'air dans les installations n'est pas un simple détail. Il est responsable de multiples dysfonctionnements :
- Baisse du rendement énergétique : l'air est un isolant, ce qui limite le transfert thermique et réduit la surface d'échange des émetteurs.
- Formation de bruits gênants dans les radiateurs et planchers chauffants.
- Corrosion accélérée des composants métalliques, conduisant à la création de boues.
- Augmentation des coûts de maintenance et remplacement anticipé des circulateurs et organes de réglage.
Un réseau parfaitement dégazé signifie :
✔ Performance thermique optimisée
✔ Moins de pannes
✔ Plus de confort pour l'utilisateur final
✔ Optimisation des coûts de maintenance pour la climatisation

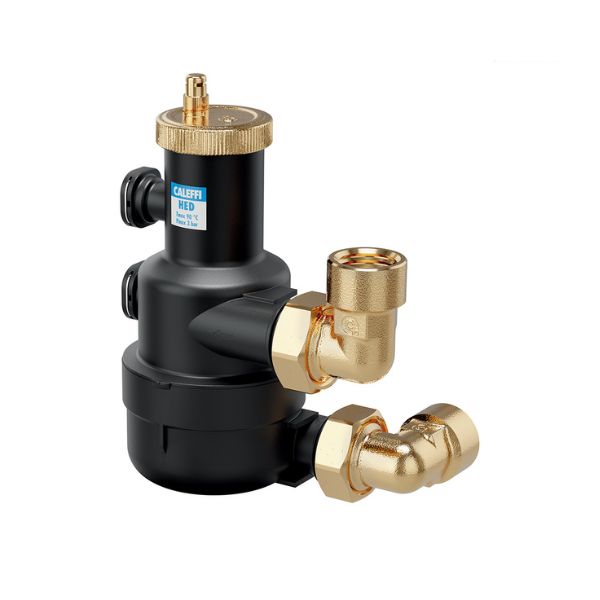

Présentation du CALEFFI HED®
Le séparateur d'air CALEFFI HED® est conçu pour offrir une purge automatique et continue des micro bulles présentes dans le fluide caloporteur.
Ses caractéristiques majeures :
- Efficacité immédiate : jusqu'à 99 % d'air éliminé dès le premier passage.
- Installation flexible : peut être monté en horizontal, vertical ou équerre.
- Compatibilité : avec PAC et systèmes mixtes.
Comment fonctionne le CALEFFI HED® ?

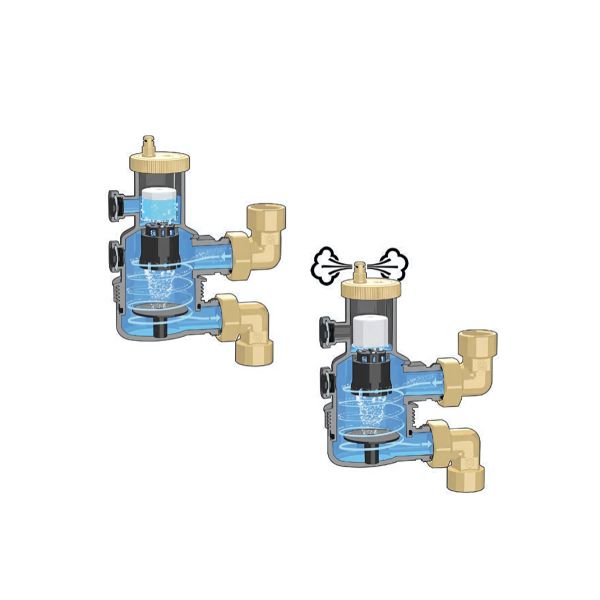

Le CALEFFI HED® intègre une conception innovante qui crée un mouvement rotatif dans le fluide.
- Ce tourbillon concentre les micro bulles dans une zone calme, au centre de l'appareil.
- Ces bulles migrent vers la chambre supérieure, où elles sont expulsées automatiquement par un purgeur.
- L'opération est continue, ce qui en fait un allié indispensable pour les PAC.

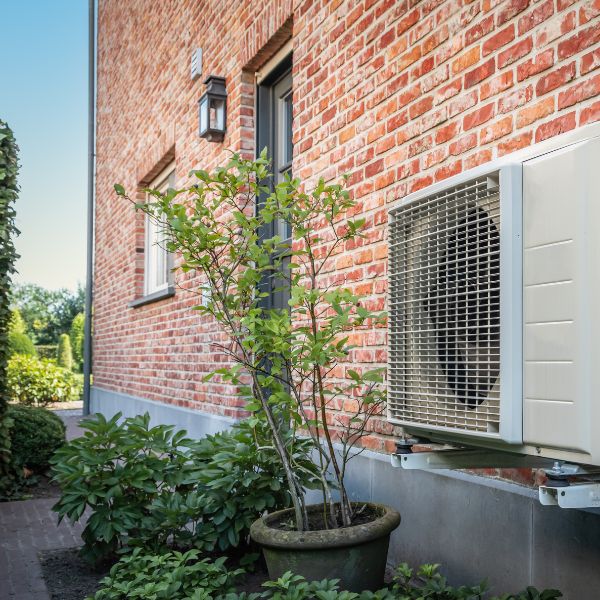

Applications
Le séparateur d'air CALEFFI HED® est conçu pour être installé spécialement sur les circuits hydrauliques avec pompe à chaleur. Sa haute efficacité garantit un fonctionnement optimal de l'installation.
Il peut être utilisé :
- Sur les circuits de rafraîchissement en ajoutant la coque d'isolation afin d'éviter la condensation sur la surface.
- Sur les réseaux de chauffage, grâce à sa capacité à travailler entre 0°C et 90°C, l'isolation est aussi possible pour réduire les déperditions thermiques.
⇒ Le HED® est particulièrement recommandé pour les installations modernes avec pompe à chaleur, où la désaération continue du fluide est essentielle pour prévenir les bruits, la corrosion, les dysfonctionnements et maintenir l'efficacité du générateur.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Pression max. d’exercice | 3 bar |
| Plage de température | 0 °C à 90 °C |
| Raccordements | Ø 22, Ø 28, 1” F, 1”1/4 F, 1”1/4 M |
| Fluide compatible | Eau |
| Matériaux | Corps en technopolymère, joints EPDM |

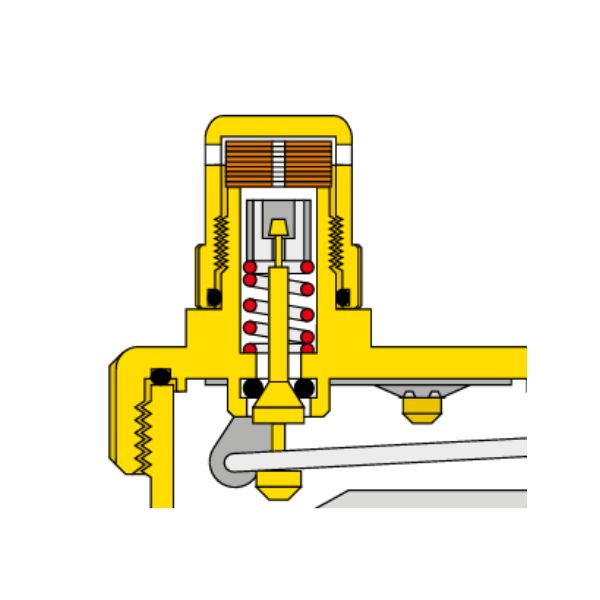

Un bouchon hygroscopique pour une sécurité maximale
Le séparateur HED® se distingue par son bouchon hygroscopique intégré, une innovation qui protège contre les fuites accidentelles.
Comment ça marche ?
- Il contient des disques en fibre de cellulose.
- En cas de contact avec l'eau, ces disques gonflent de 50 % de son volume, bloquant automatiquement le passage.
- Résultat : aucune fuite et une protection renforcée du purgeur.
Accessoires disponibles

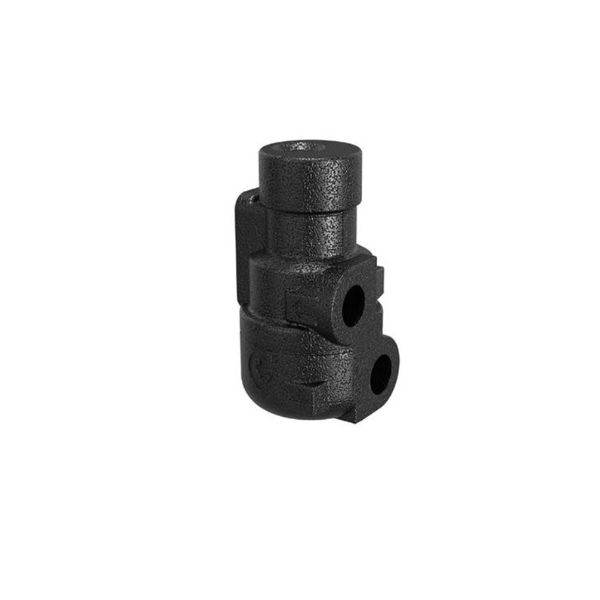

- Coque d'isolation PPE 25 mm : indispensable pour éviter condensation et pertes thermiques

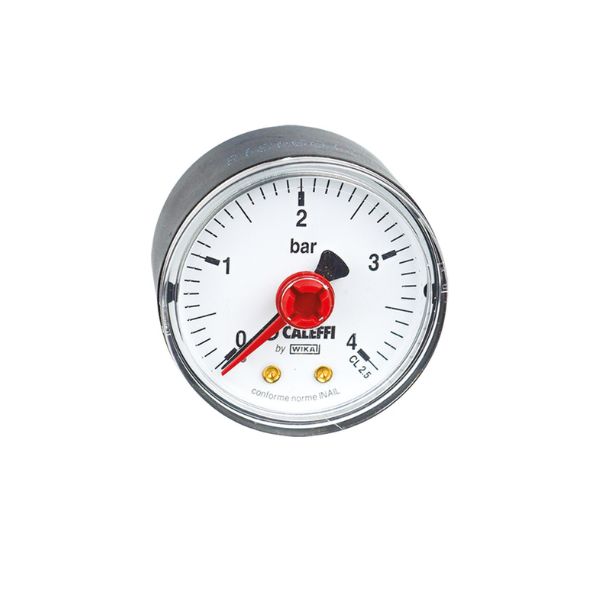

- Manomètre 0-4 bar : contrôle simple et précis de la pression.
Installation simplifiée
Le séparateur d'air à haute efficacité CALEFFI HED® doit toujours être installé avec le corps en position verticale pour garantir le fonctionnement.
Il est important de respecter le sens du flux indiqué par la flèche sur le corps du dispositif.

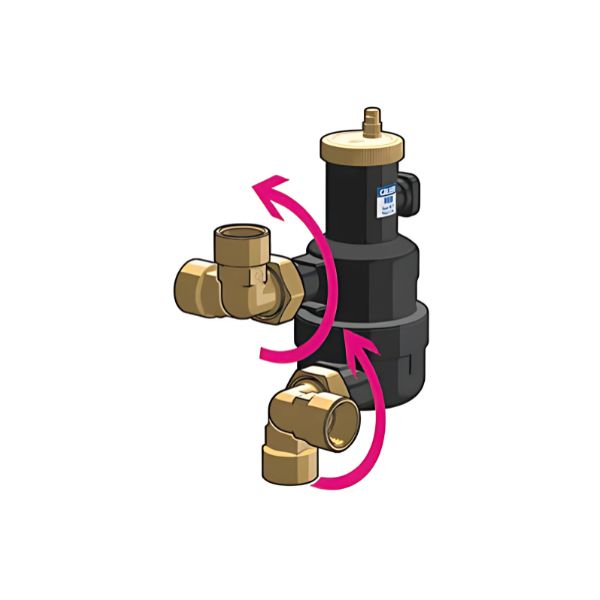

Configurations possibles
- Montage sur tubulures horizontales.
- Montage sur tubulures verticales
- Installation possible selon une configuration en équerre.
Utilisation avec des pompes à chaleur avec des gaz réfrigérants inflammables
En cas d'installation équipée d'une pompe à chaleur utilisant des gaz réfrigérants inflammables, il est fondamental que le séparateur d'air soit installé dans une pièce bien aérée.
Cette précaution garantit que tout gaz éventuellement libéré au primaire dans le circuit hydraulique, puis séparé par le HED®, soit correctement ventilé vers l'extérieur, limitant ainsi les risques liés à la sécurité.
Conclusion
Le séparateur d'air CALEFFI HED® est une solution fiable et performante pour garantir la désaération continue des circuits hydrauliques, notamment sur les installations avec pompe à chaleur.
Conçu pour offrir un rendement optimal même à basse température, il se distingue par :
- son installation polyvalente,
- son efficacité dès le premier passage,
- et ses dispositifs de sécurité intégrés, comme le bouchon hygroscopique.
Avec ses accessoires complémentaires et sa compatibilité avec l'eau glycolée, le CALEFFI HED® s'adapte à une grande variété de configurations, tout en répondant aux exigences de sécurité les plus strictes.
⇒ Retrouvez le produit sur notre site et sur le catalogue ou contactez notre équipe pour toute question technique ou commerciale.
Tous les images appartiennent à Caleffi S.p.A.
