Schémathèque : installation de chauffage et production d'ECS

Besoin d'un schéma hydraulique clair pour concevoir ou comprendre une installation de chauffage et de production d’eau chaude sanitaire (ECS) ?
La schémathèque Thermador 2026 met à disposition une sélection de schémas hydrauliques organisés par application : installations collectives, chauffage domestique, biomasse et solaire thermique.

Vous y trouverez notamment des schémas de systèmes solaires (CESI, SSC et variantes) conçus pour accompagner les professionnels dans la mise en œuvre d’installations fiables et performantes.
Chaque schéma est disponible en téléchargement individuel, avec la possibilité de télécharger la schémathèque complète.

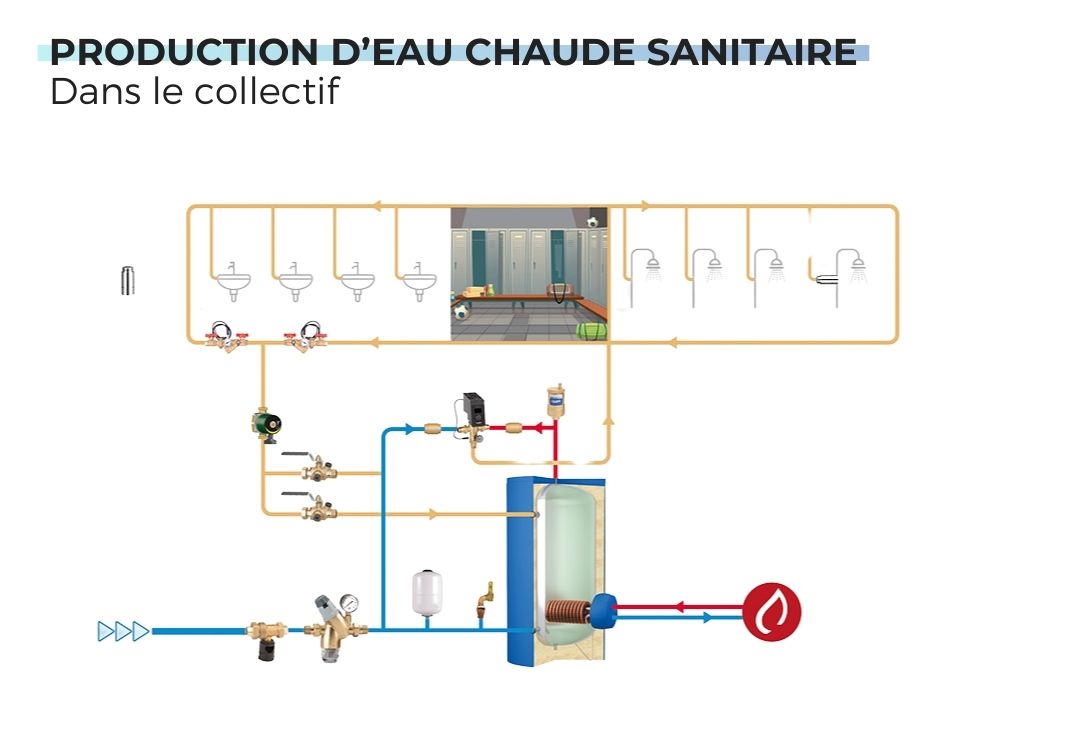

pour préparation d'eau chaude sanitaire avec appoint électrique

pour préparation d'eau chaude sanitaire et chauffage avec soutien d'un générateur haute température

pour préparation d'eau chaude sanitaire et de chauffage avec soutien primaire

pour préparation d'eau chaude sanitaire et chauffage avec un système double cuves

(distribution individuelle de chauffage et production instantanée d'eau chaude sanitaire par logement)

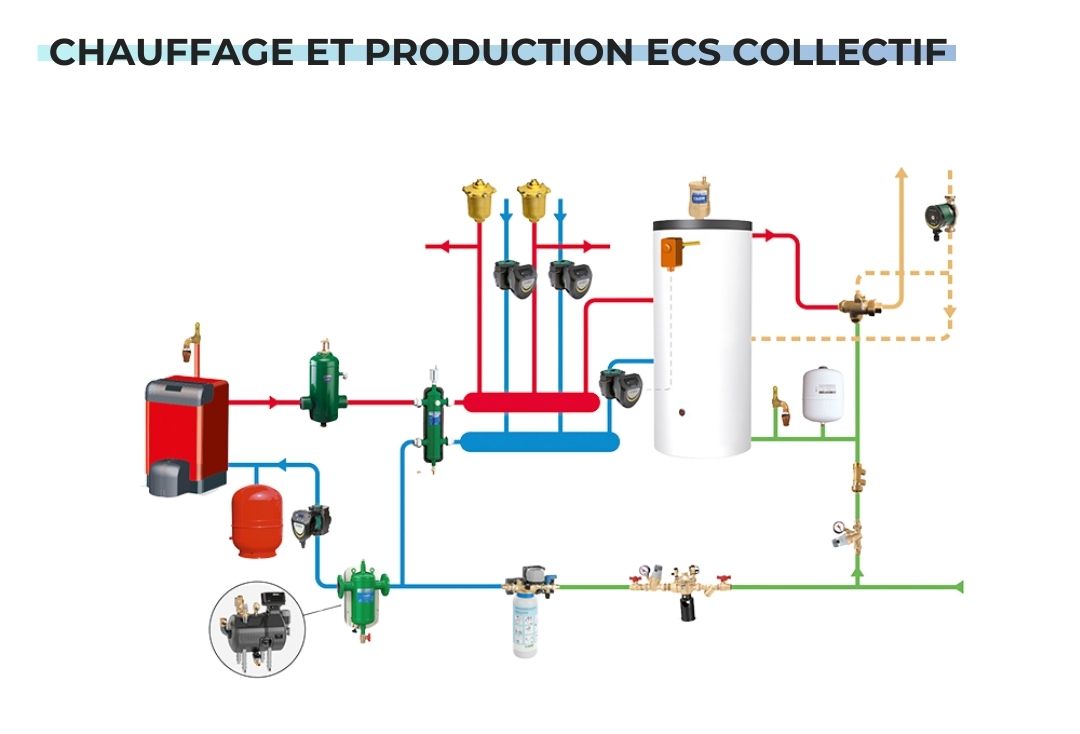

(distribution individuelle de chauffage et production collective d'eau chaude sanitaire)

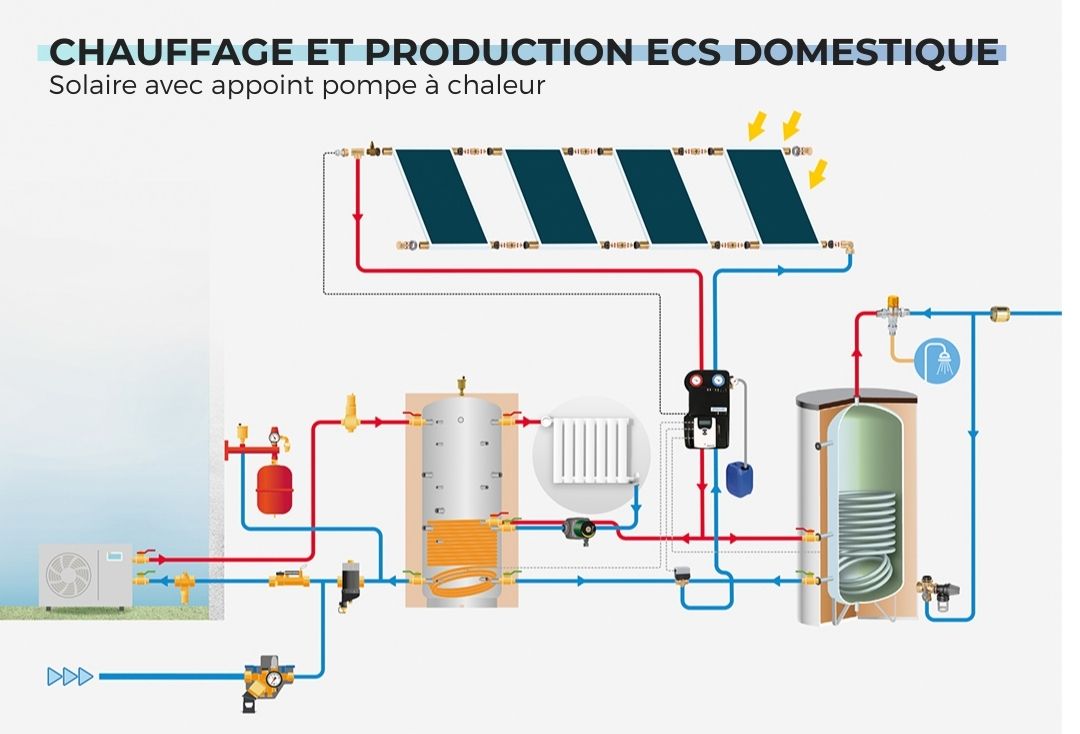

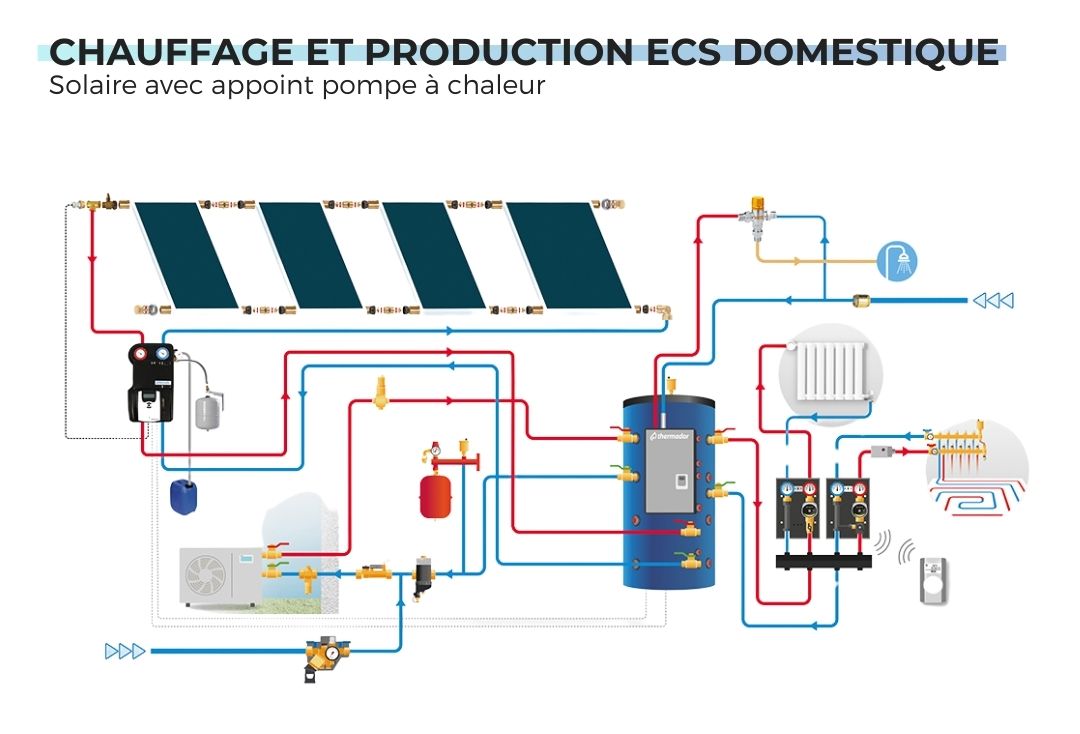

avec appoint P.A.C

Thermador vous accompagne pour concevoir vos installations de chauffage sanitaire.
Téléchargez gratuitement nos schémas avec nos matériaux conseillés pour une installation solaire, pompe à chaleur, biomasse, ... complète.
