Vannes directionnelles motorisées 3 voies avec by-pass intégré

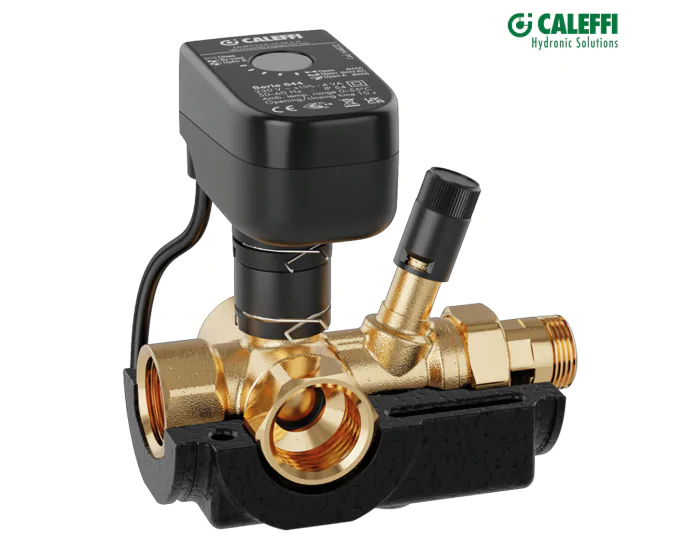

Vanne directionnelle motorisée 3 voies avec by-pass intégré — La solution pour vos installations avec pompe à chaleur

La vanne directionnelle motorisée de Caleffi Hydronic Solutions, a été spécifiquement développée pour répondre aux exigences des installations de chauffage et de rafraîchissement équipées d'une pompe à chaleur. Contrairement aux vannes directionnelles classiques, ce dispositif rassemble en un seul appareil compact toutes les fonctions nécessaires à la gestion optimale d'une installation avec PAC : déviation du fluide vers l'installation de chauffage ou le ballon d'eau chaude sanitaire et garantie du débit minimum vers le générateur
Sa petite taille en fait la solution idéale pour les opérations de rénovation énergétique, notamment lors du remplacement d'une chaudière par une pompe à chaleur, en limitant au maximum les interventions sur l'installation existante.

Pourquoi la pompe à chaleur a-t-elle besoin d'une vanne directionnelle avec by-pass ?

Une pompe à chaleur nécessite en permanence une circulation minimum garantie. Sans elle, le générateur risque de se bloquer, entraînant des pannes coûteuses et une perte d'efficacité. Or, la solution traditionnelle — l'ajout d'un ballon de stockage inertiel comme séparateur hydraulique — implique une modification importante de la configuration du système, souvent complexe et difficile à réaliser en phase de rénovation.

C'est précisément pour cela que la vanne directionnelle motorisée avec by-pass différentiel s'impose comme la solution la plus pratique et la plus rapide : elle permet d'adapter immédiatement une installation existante sans interventions invasives, tout en optimisant le fonctionnement de la pompe à chaleur avec une efficacité et une continuité opérationnelle maximales.

Par ailleurs, sur les installations avec pompe à chaleur, la production d'eau chaude sanitaire (ECS) doit obligatoirement s'effectuer par stockage, ce type de générateur ne disposant pas de la puissance nécessaire à une production instantanée. La gestion de cette opération est assurée par la vanne directionnelle motorisée.

Les caractéristiques techniques de la vanne directionnelle motorisée

• Le corps de la vanne est fabriqué dans un alliage antidézincification, le rendant particulièrement adapté aux installations avec pompe à chaleur.
• La sphère directionnelle avec forage en T à haute capacité offre une haute capacité de débit pour une performance optimale dans toutes les configurations.
• Le by-pass différentiel réglable intégré est la fonction clé de cette vanne directionnelle pour pompe à chaleur. Le by-pass différentiel réglable intégré garantit le débit minimum nécessaire aux opérations auxiliaires de la pompe à chaleur, même en l'absence de demande provenant des points de puisage. Cette caractéristique protège le générateur en toutes circonstances.
• Une coque d'isolation préformée en PPE qui ferme complètement le corps de la vanne, remplit une double fonction : elle prévient les pertes de chaleur pendant la phase de chauffage, et empêche les infiltrations d'air ainsi que les phénomènes de condensation pendant la phase de refroidissement.
• Une entretoise anti-condensation intégrée évite la formation de condensation au niveau du servomoteur, assurant ainsi la durabilité et le bon fonctionnement de l'ensemble du dispositif.
• Un design compact. La taille réduite de l'appareil le rend particulièrement adapté aux opérations de transition énergétique, en minimisant l'impact sur les installations existantes lors du passage d'une chaudière à une pompe à chaleur.

Comment et où installer la vanne directionnelle pour pompe à chaleur ?

La vanne directionnelle motorisée avec bypass s'installe sur le conduit de départ de la pompe à chaleur, afin de dévier le fluide caloporteur soit vers le système de climatisation, soit vers le ballon ECS. Le conduit de by-pass est raccordé sur le retour de l'installation.

Ce positionnement stratégique permet à la vanne d'assurer simultanément :

• La déviation du fluide vers le circuit de chauffage/rafraîchissement ou vers le ballon d'eau chaude sanitaire ;
• La garantie du débit minimum vers la pompe à chaleur en toutes conditions, grâce au by-pass différentiel.

Les avantages de la vanne directionnelle motorisée avec Bypass

Efficacité maximale de l'installation grâce au by-pass différentiel réglable intégré, le dispositif assure la circulation du débit dans toutes les conditions de fonctionnement, protégeant ainsi le générateur de la pompe à chaleur contre tout risque de blocage lié à un débit insuffisant.

Solution multifonction en un seul appareil compact qui rassemble en un seul dispositif compact la déviation vers le circuit de chauffage ou le ballon ECS, la garantie du débit minimum vers la PAC et la prévention de la condensation — des fonctions qui nécessiteraient habituellement plusieurs équipements distincts.

Compatibilité chauffage et rafraîchissement grâce à son alliage antidézincification et à son système d'isolation complet, cette vanne directionnelle pour pompe à chaleur est parfaitement adaptée aux systèmes réversibles fonctionnant en mode chaud et froid.

Simplicité de mise en œuvre en rénovation. Sa conception compacte simplifie la reconversion de l'installation et facilite la transition entre une chaudière et une pompe à chaleur, pour un système plus efficace et durable, avec un impact minimal sur le réseau hydraulique existant.
